Аппаратная часть:

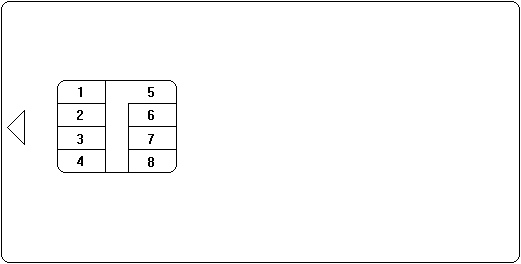

Вид карточки с нумерацией выводов:
В последнее время гораздо чаще встречаются карточки без контактов 4 и 8. Для
таких карточек схема та же.
А подсоединять карточки мы будем к порту
LPT вот так:
Первый контакт на карточке подсоединяют к +5В,
например на
игровом
порту. На этом аппаратная часть заканчивается и начинается ...
Программная часть:
Программа примитивная, но зато все показывает.
Здесь можно
скачать саму программу, а
здесь исходники к ней. Исходники показывают
намного больше информации, например полное содержание карточки побайтно.
